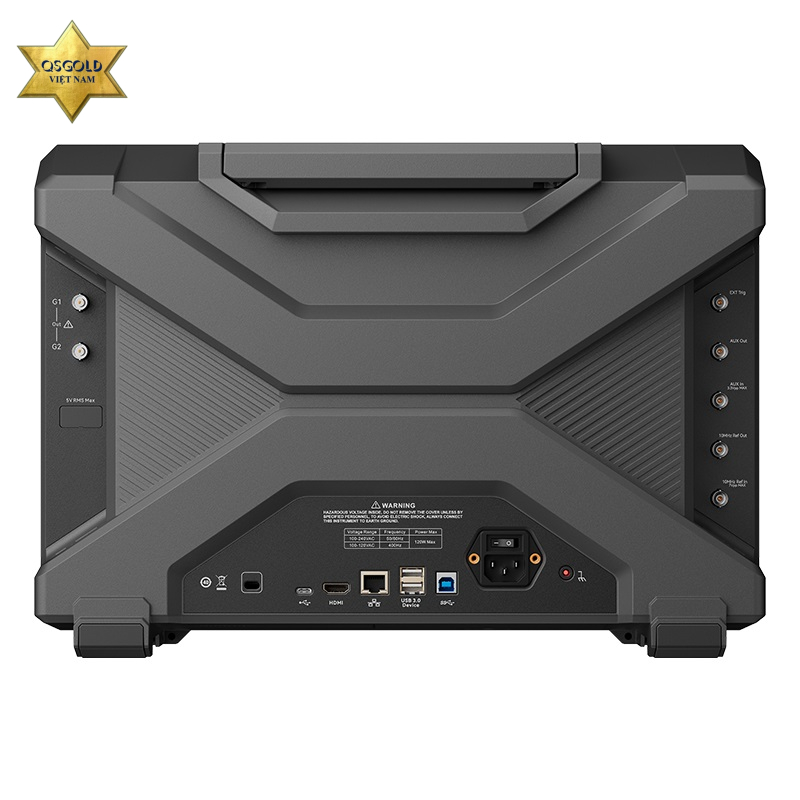

Máy hiện sóng độ phân giải cao Uni-T MSO8804HD (8GHz, 4CH)

Máy hiện sóng độ phân giải cao Uni-T MSO8804HD Chính Hãng

Giới thiệu:

MSO8804HD là máy hiện sóng độ phân giải cao cung cấp băng thông 8GHz. Máy hiện sóng này có tốc độ lấy mẫu tiêu chuẩn 20GSa/giây và độ phân giải dọc 12-bit. Được trang bị chipset analog front-end do UNI-T phát triển độc lập, các máy hiện sóng này mang lại hiệu suất tối ưu và sàn nhiễu thấp hơn, mang lại lợi thế đáng kể trong việc kiểm tra tín hiệu tốc độ cao và dải động cao.

Thương hiệu: Uni-T
Model: MSO8804HD
Xuất xứ: Trung Quốc
Bảo Hành: 12 tháng

Băng thông: 8GHz
Số kênh Analog: 4
Tốc độ lấy mẫu thời gian thực: 20 GSa/s
Độ sâu lưu trữ: 1 Gpts
Tốc độ chụp sóng: 1,000,000 wfms/s
Số kênh Digital: 16

Tiếng ồn thấp hơn và ENOB được cải thiện

– Độ ồn nền: 50mV/div, thấp tới 800μV ở băng thông đầy đủ (Điển hình)
– ENOB: >7 bit (ở băng thông đầy đủ của hệ thống, 50Ω, 50mV/div, -3dBFS).
– SFDR: ≥ 50dBc (Điển hình)
– Độ nhiễu nội tại thấp: ≤150fs RMS

Phân tích Độ Nhiễu và Biểu đồ Mắt

-Chế độ xem Phân tích Độ Nhiễu: Biểu đồ Mắt, Biểu đồ Xu hướng, Biểu đồ Histogram, Phổ TIE, Đường cong Bath
-Đo Độ Nhiễu: TIE, Độ Nhiễu Chu kỳ-Chu kỳ, Độ Nhiễu Chu kỳ, PJ, TJ@BER, RJ, DJ, DDJ, DCD, ISI
– Đầu nối BNC có độ chính xác băng thông cao: ＞10GHz.

Phân tích PAM-N

Hỗ trợ phân tích tín hiệu từ PAM-3 đến PAM-16. Được trang bị bộ chuyển đổi ADC 12 bit và cung cấp hơn 7 bit Số bit hiệu dụng (ENOB) ở băng thông đầy đủ, thiết bị có thể khôi phục xung nhịp từ tín hiệu PAM-N với chênh lệch biên độ nhỏ và thực hiện các phép đo sơ đồ mắt theo thời gian thực.

Kiểm tra tính tuân thủ giao thức

-Hỗ trợ kiểm tra tính tuân thủ giao thức USB 2.0 và Ethernet 10/100/1000 Mbps.
-Các giao thức chính thống như Ethernet ô tô, MIPI và PCIe đang dần được bổ sung.

Phân tích Giao thức Nối tiếp, Hỗ trợ hơn 21 giao thức

– Bus nối tiếp nhúng: RS-232/422/485/UART, I2C, SPI, SMBUS, SPMI, AudioBus (I2S, LJ, RJ, TDM)
– Bus nối tiếp ô tô: CAN, LIN, CAN-FD, SENT, FlexRay, I3C, PSI5
– Máy tính & Truyền thông: USB2.0, PCIe2.0, Ethernet, NRZ, Manchester, 8b/10b
– Bus nối tiếp hàng không vũ trụ: MIL-STD-1553，ARINC 429

Lập trình nhúng MATLAB

– Hỗ trợ lập trình nhúng MATLAB
– Kết quả hoạt động được hiển thị trực tiếp trên cửa sổ máy hiện sóng.

Trình thiết kế bộ lọc nâng cao, Hỗ trợ các loại bộ lọc:

-Butterworth
-Chebyshev Loại I
-Chebyshev Loại II
-Elliptic
-Phương pháp lấy mẫu
-Remez
-Hàm cửa sổ
