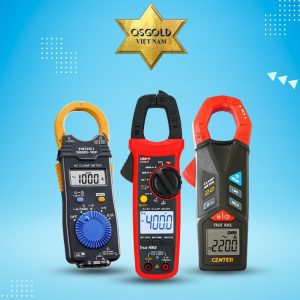

Ampe Kìm: Công cụ Đo Dòng Điện Không Thể Thiếu
Ampe kìm là một thiết bị đo lường điện tử chuyên dụng để đo cường độ dòng điện chạy qua một dây dẫn mà không cần phải cắt đứt mạch điện. Nhờ thiết kế độc đáo với cặp hàm hình chữ U, ampe kìm có thể kẹp trực tiếp quanh dây dẫn để đo dòng điện.
Cấu tạo và Nguyên lý Hoạt động
* Cặp hàm: Phần quan trọng nhất của ampe kìm, được thiết kế để kẹp chặt quanh dây dẫn. Bên trong cặp hàm là một lõi từ và một cuộn dây.
* Mạch điện tử: Chuyển đổi tín hiệu từ cảm ứng điện từ thành giá trị dòng điện và hiển thị trên màn hình.
* Màn hình hiển thị: Hiển thị giá trị dòng điện đo được.
Nguyên lý hoạt động:
Khi dòng điện chạy qua dây dẫn, nó sẽ tạo ra từ trường. Khi cặp hàm của ampe kìm kẹp quanh dây dẫn, từ trường này sẽ cắt qua các đường sức từ của lõi từ, tạo ra một dòng điện cảm ứng trong cuộn dây. Mạch điện tử bên trong sẽ đo dòng điện cảm ứng này và chuyển đổi thành giá trị dòng điện tương ứng, hiển thị trên màn hình.
Ưu điểm của Ampe Kìm
* Đo dòng điện một cách nhanh chóng và an toàn: Không cần cắt đứt mạch điện.
* Dải đo rộng: Có thể đo được cả dòng điện một chiều (DC) và xoay chiều (AC) với các mức cường độ khác nhau.
* Tính linh hoạt: Nhiều mẫu ampe kìm tích hợp thêm các chức năng đo điện áp, điện trở, tần số, kiểm tra diode…
* Độ chính xác cao: Các mẫu ampe kìm hiện đại có độ chính xác rất cao.
Ứng dụng của Ampe Kìm
* Sửa chữa và bảo trì thiết bị điện: Đo dòng điện tiêu thụ của các thiết bị để xác định sự cố.
* Lắp đặt hệ thống điện: Kiểm tra dòng điện trên các mạch điện mới lắp đặt.
* Nghiên cứu và phát triển: Đo dòng điện trong các mạch điện thử nghiệm.
* Công nghiệp: Kiểm soát chất lượng sản phẩm, bảo trì hệ thống điện.
Các loại Ampe Kìm
* Ampe kìm analog: Sử dụng kim chỉ để hiển thị kết quả đo.
* Ampe kìm kỹ thuật số: Sử dụng màn hình LCD hoặc OLED để hiển thị kết quả đo dưới dạng số.
* Ampe kìm kẹp True RMS: Đo chính xác dòng điện có hình dạng sóng không đối xứng.
Lưu ý khi sử dụng Ampe Kìm
* Chọn đúng thang đo: Tránh quá tải cho ampe kìm.
* Kẹp chặt dây dẫn: Đảm bảo cặp hàm kẹp chặt quanh dây dẫn để có kết quả đo chính xác.
* Tuân thủ hướng dẫn sử dụng: Mỗi loại ampe kìm có những đặc điểm và cách sử dụng riêng.
* Đảm bảo an toàn: Luôn tuân thủ các quy tắc an toàn điện khi sử dụng ampe kìm.
