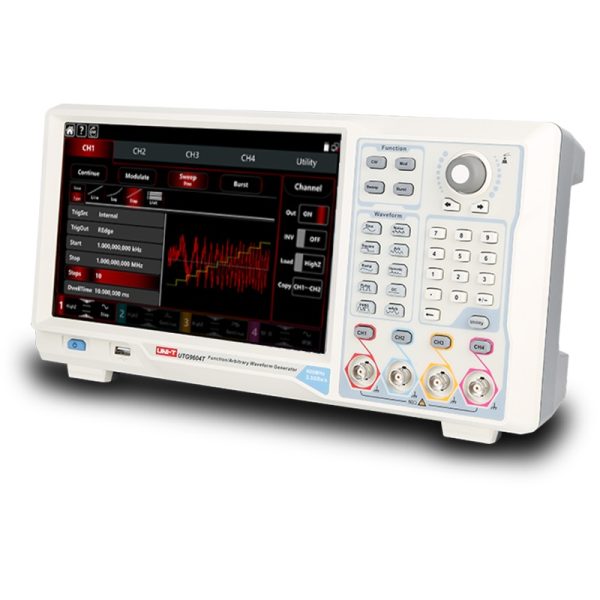

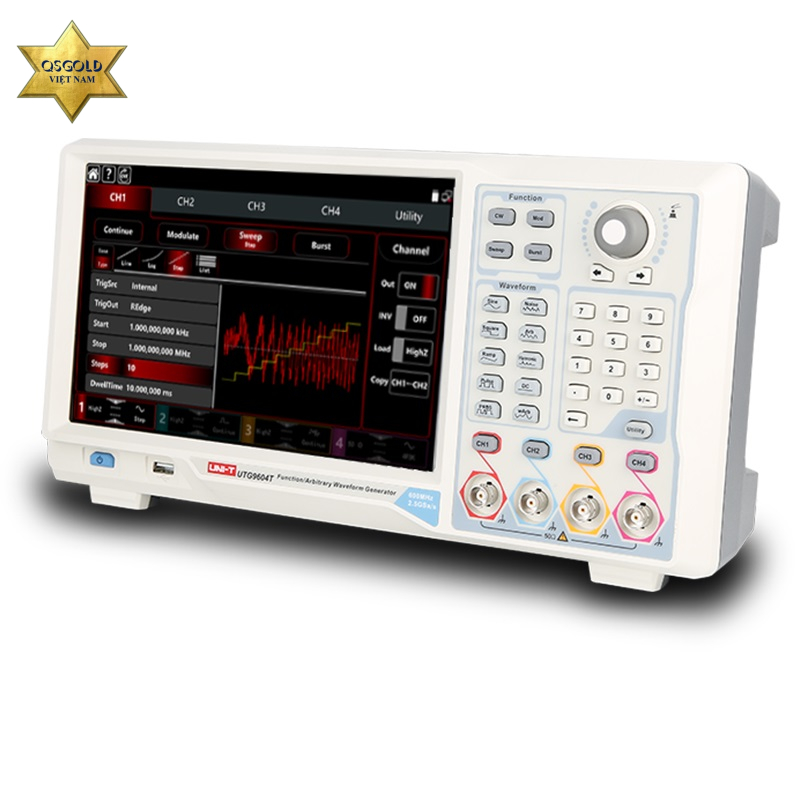

Máy phát xung tùy ý Uni-T UTG9604T (600MHz;2.5GSa/s;4CH)

Máy phát xung, phát hàm tùy ý UNI-T UTG9604T (600MHz, 2.5GSa/s, 4CH)

Giới thiệu:

Uni-T UTG9604T là máy phát xung tùy ý với 4 kênh đầu ra và có thể cung cấp nhiều chức năng. Tần số đầu ra và tốc độ lấy mẫu cao. UTG9604T tạo ra dạng sóng chính xác và ổn định, sử dụng công nghệ Direct Digital Synthesizer (DDS). Dòng này cung cấp hiệu suất cao và nhiều chức năng với độ phân giải cao (1μHz). Với màn hình siêu lớn 10,1 inch và bố cục hợp lý nhằm nâng cao mức độ thoải mái và cải thiện hiệu quả làm việc của người dùng.

Thương hiệu: Uni-T
Model: UTG9604T
Xuất xứ: Trung Quốc
Bảo hành: 12 Tháng

Kênh: CH1 & CH2 (Chính) => Tần số tối đa: 600MHz
Kênh: CH3 & CH4 (Phụ) => Tần số tối đa: 200MHz

Tốc độ lấy mẫu:

– 2,5GSa / s (CH1 & CH2)
– 625MSa/s (CH3 & CH4)

Độ phân giải dọc:

– 16bits (CH1 & CH2)
– 16bits (CH3 & CH4)

Độ dài sóng tùy ý:

– 8pts-64Mpts (CH1 & CH2)
– 8kpts (CH3 & CH4)
Chế độ làm việc: liên tục, biến điệu, quét tần số, tách rời, đo sóng, giao thức kỹ thuật số
Tính liên tục: Hình sin, hình vuông, đoạn đường nối, xung, sóng hài, độ nhiễu, PRBS, DC, dạng sóng tùy ý
Loại biến điệu: AM, PM, FM, DSBAM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, QAM, OSK, PWM, SUM
Các kiểu quét tần số: Tuyến tính, logarit, danh sách, bước
Loại tách rời: N chu kỳ, chọn xung, vô hạn
Loại hằng số: SPI, I2C, UART
Đo sóng phần cứng: 100mHz-800MHz, khớp nối DC / AC

Đặc điểm tần số

– CH1 & CH2:

+ Sóng sin: 1μHz-600MHz
+ Sóng vuông: 1μHz-200MHz
+ Sóng xung: 1μHz-200MHz
+ Sóng dốc: 1μHz-30MHz
+ Độ nhiễu: 1μHz-600MHz
+ Sóng tùy ý (DDS): 1μHz-100MHz
+ PRBS: 1μbps-120Mbps
+ Sóng hài: 1μHz-300MHz

– CH3 & CH4:

+ Sóng sin: 1μHz-200MHz
+ Sóng vuông: 1μHz-60MHz
+ Sóng xung: 1μHz-60MHz
+ Sóng dốc: 1μHz-10MHz
+ Độ nhiễu: 1μHz-200MHz
+ Sóng tùy ý (DDS): 1μHz-60MHz
+ PRBS: 1μbps-60Mbps
+ Sóng hài: 1μHz-100MHz
Độ phân giải tần số: 1μHz

Thời gian tăng / giảm:

– 1MHz, 1 Vpp, tải 50Ω
– <1.5ns (CH1 & CH2), <5ns (CH3 & CH4)

Biên độ đầu ra (Z cao):

– 1Vpp – 20Vpp (CH1 & CH2)
– 3Vpp – 20Vpp (CH3 & CH4)

Độ chính xác của biên độ:

– (Sóng sin 1kHz với độ lệch 0V,> 10mVpp)
– ± (1% biên độ đặt + 1mVpp)

Dải đo độ lệch DC:

– Dải ngõ ra DC: giá trị đỉnh AC ＋ DC
– -5Vpp ~ 5Vpp (50Ω); -10Vpp ~ 10Vpp (Z cao)
Độ chính xác của độ lệch DC: ± 1% giá trị cài đặt độ lệch ± 0,5% giá trị cài đặt biên độ ± 2mV

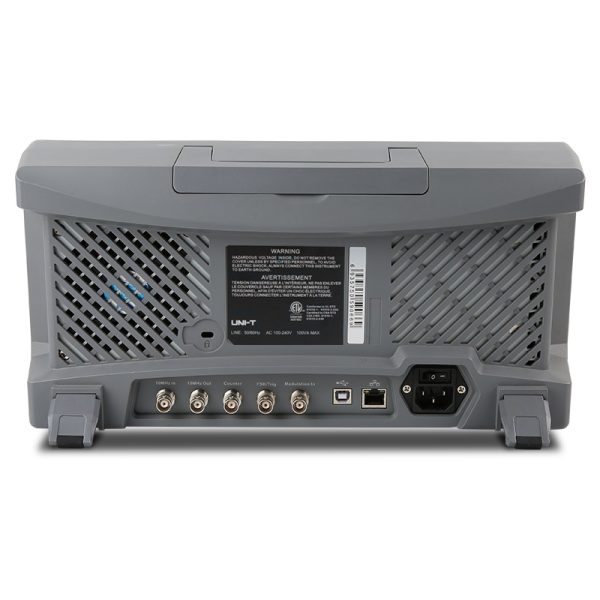

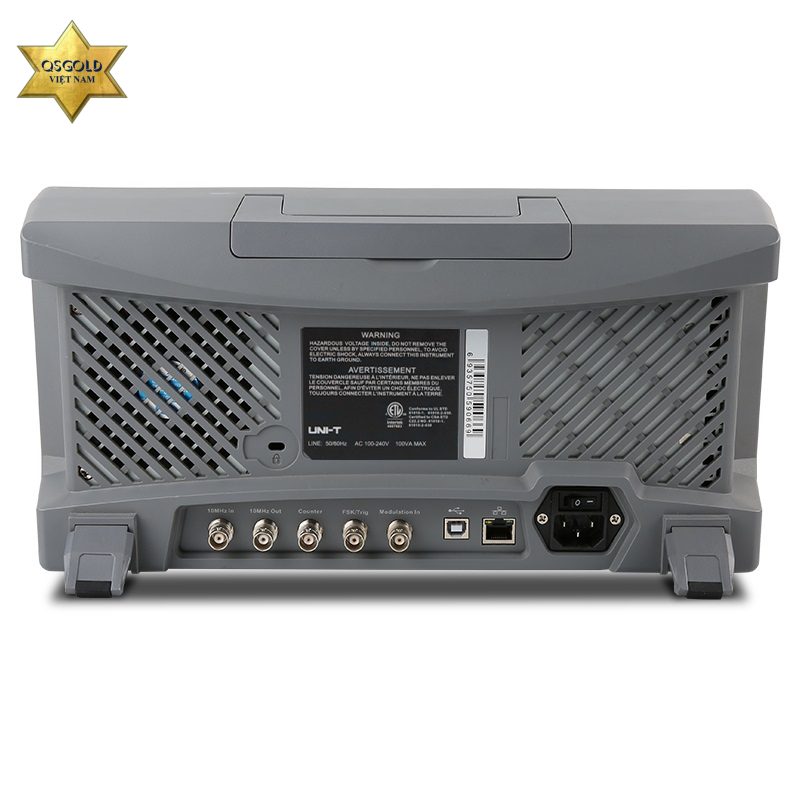

Giao diện
Cấu hình tiêu chuẩn: Máy chủ USB, Thiết bị USB, Mạng LAN
Điện trở đầu ra: 50Ω
Nguồn điện: 100 ~ 240V AC, 50Hz / 60Hz; 100 ~ 120Vrms (± 10%), 400 Hz
Màn hình: Màn hình cảm ứng điện dung TFT 10,1 inch với độ phân giải 1280×800
Kích thước sản phẩm (W × H × D): 370mmx115mmx185mm
Trọng lượng thực của sản phẩm: 4.04kg
