Hướng dẫn kết nối máy kiểm tra RCD (ELCB)

Hướng dẫn kết nối máy kiểm tra RCD (ELCB) với các Hệ Thống Điện

Máy đo RCD (ELCB) là thiết bị chuyên dụng để kiểm tra hoạt động của thiết bị bảo vệ dòng rò (RCD) hoặc thiết bị chống giật (ELCB). Việc kiểm tra định kỳ RCD là rất quan trọng để đảm bảo an toàn cho người sử dụng và thiết bị điện.

Máy kiểm tra RCD ELCB Uni-T UT586
Máy kiểm tra RCD ELCB Uni-T UT586+

Việc kết nối đúng cách máy kiểm tra với hệ thống điện là rất quan trọng để thu được kết quả kiểm tra chính xác. Để giúp các kỹ thuật viên tránh phải những lỗi cơ bản khi đo, QSGOLD sẽ hướng dẫn và mô tả chi tiết về cách kết nối máy kiểm tra RCD với từng hệ thống điện:

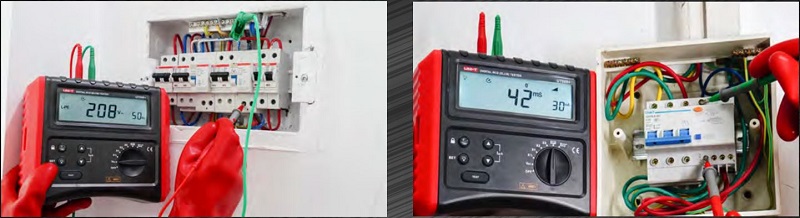

Máy kiểm tra RCD UT586+
Kết nối máy RCD với hệ thống điện

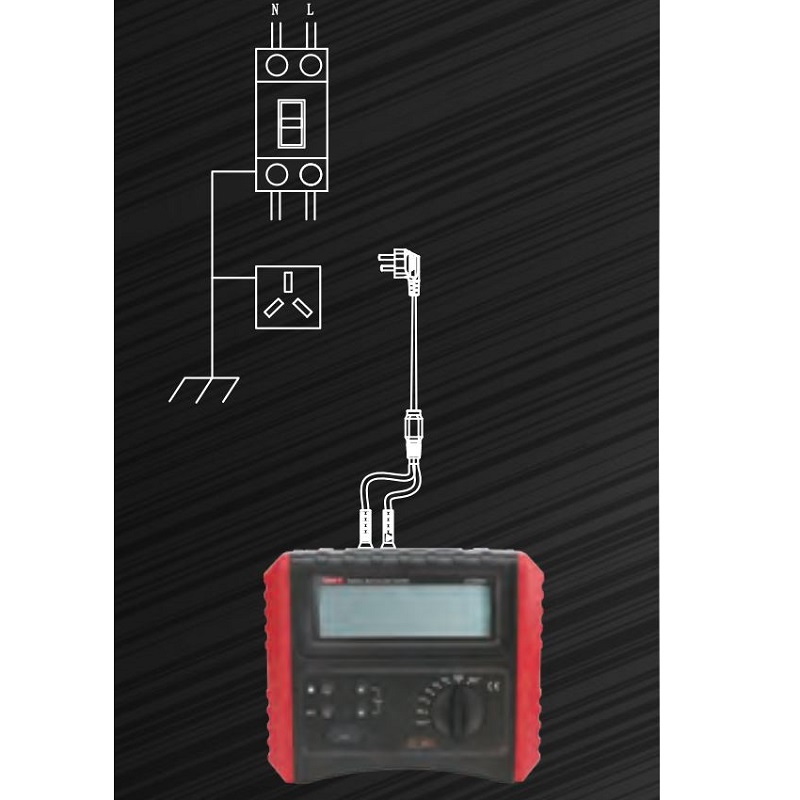

1. Cách kiểm tra RCD ổ cắm điện một pha

Để kiểm tra RCD đối với ổ cắm điện. Chúng ta kết nối máy đo RCD (ELCB) theo hình ảnh dưới đây:

Cách kiểm tra RCD ổ cắm điện một pha
Cách kiểm tra RCD ổ cắm điện một pha

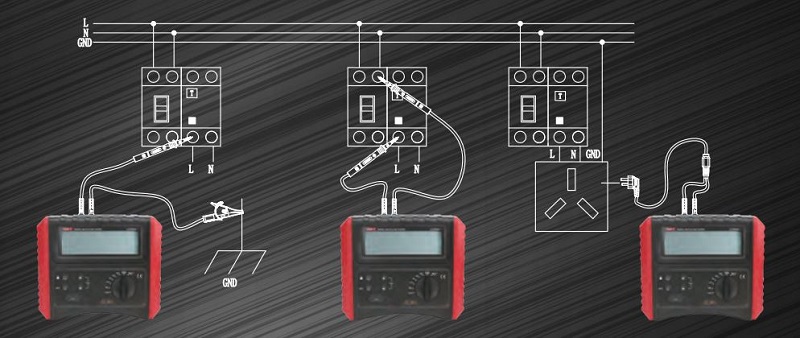

2. Cách kiểm tra RCD hệ thống điện 1 pha 2 dây

Để kiểm tra RCD (ELCB) đối với hệ thống điện 1 pha 2 dây. Chúng ta kết nối máy đo RCD (ELCB) theo hình ảnh dưới đây:

Cách kiểm tra RCD hệ thống điện 1 pha 2 dây
Cách kiểm tra RCD hệ thống điện 1 pha 2 dây

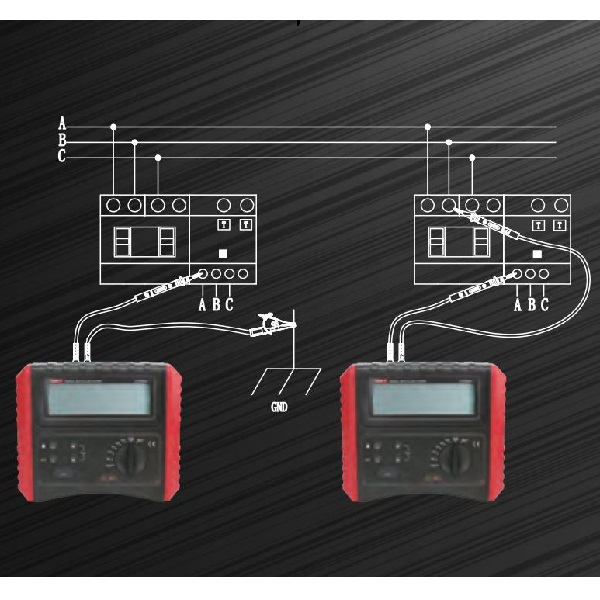

3. Cách kiểm tra RCD hệ thống điện 3 pha 3 dây

Để kiểm tra RCD (ELCB) đối với hệ thống điện 3 pha 3 dây. Chúng ta kết nối máy đo RCD (ELCB) theo hình ảnh dưới đây:

Cách kiểm tra RCD hệ thống điện 3 pha 3 dây
Cách kiểm tra RCD hệ thống điện 3 pha 3 dây

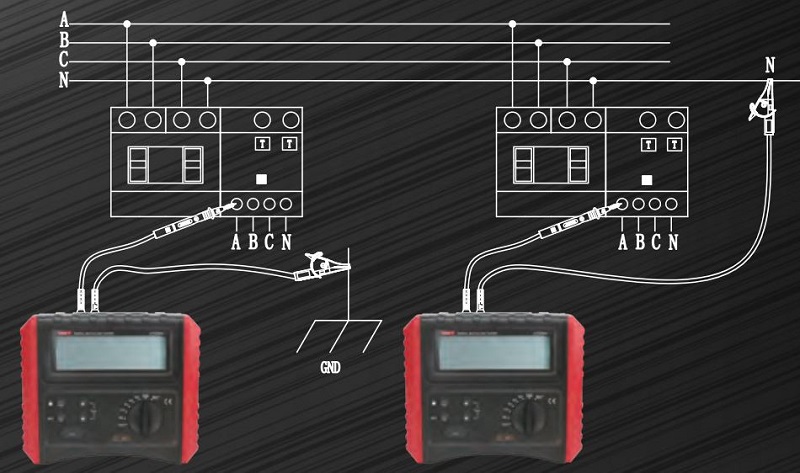

4. Cách kiểm tra RCD hệ thống điện 3 pha 4 dây

Cách kiểm tra RCD (ELCB) đối với hệ thống điện 3 pha 4 dây. Chúng ta kết nối máy đo RCD (ELCB) theo hình ảnh mô tả chi tiết dưới đây:

Cách kiểm tra RCD hệ thống điện 3 pha 4 dây
Cách kiểm tra RCD hệ thống điện 3 pha 4 dây

Lưu ý quan trọng:

An toàn: Luôn tuân thủ các quy tắc an toàn điện khi thực hiện kiểm tra.
Đọc kỹ hướng dẫn: Mỗi loại máy kiểm tra RCD có thể có cách kết nối và thao tác khác nhau.
Kiểm tra định kỳ: Nên kiểm tra RCD định kỳ để đảm bảo hoạt động ổn định.
Sử dụng thiết bị bảo hộ: Mang găng tay cách điện, kính bảo hộ khi làm việc với điện.

Kết luận:

Như trên QSGOLD đã chia sẻ cách kết nối máy kiểm tra RCD (ELCB) với từng hệ thống điện. Hy vọng, với chia sẻ này giúp các bạn kỹ thuật điện, sinh viên ngành điện…phần nào hình dung rõ hơn về cách kết nối cũng như các hệ thống điện thông dụng.
